전기/공사 (산업)기사 KEC(한국전기설비규정) 실기 예상문제 #3





윤조 김상훈교수님의 영상보고 정리한것입니다~



제 정리만 보고 이해 안되시는 분들은 영상 참고해주세요!



---

1.한국전기설비규정에서 정하고 있는 저압용 과전류 보호장치의 종류 3가지



-배선용차단기

-누전차단기

-퓨즈



cf)과전류:과부하전류+단락전류

---

2.주택용으로 사용하는 정격 전류 100A인 배선차단기에 정격전류의 1.45배 전류가 흘렀을 경우

몇분안에 동작 하여야 하는가?



배선용 차단기   1)주택용 2)산업용



주택용

		부동작전류	동작전류
63A 이하	60분	1.13배	1.45배
63A 초과	120분	1.13배	1.45배

---

3.과전류 차단기로서 저압전로에 사용하는 100A 퓨즈는 수평으로 붙여서 시험할때 1.6배의 전류를 통하는 경우

몇분 안에 용단 되어야 하는가?

정격전류	동작시간(분)	불용단전류	용단전류
4A 이하	60	1.5배	2.1배
4A 초과 16A미만	60	1.5배	1.9배
16~63	60	1.25배	1.6배
63~160	120	1.25배	1.6배
160~400	180	1.25배	1.6배
400A 초과	240	1.25배	1.6배

---

4.전류 100A 인 산업용 배선용 차단기에 정격 전류의 1.3배 전류가 흘렀을 경우,몇 분안에 동작하여야 하는가?

		부동작전류	동작전류
63A 이하	60분	1.05배	1.3배
63A 초과	120분	1.05배	1.3배

---

5.과부하 보호장치의 설치위치는 전로 중 도체의 허용전류 값이 줄어드는곳으로 보통 어느 곳을 말하는가?



-분기점

---

6.분기회로 보호장치를 설치하려 한다.전원 측에서 분기점사이에 다른 분기회로 또는 콘센트의 접속이 없고

다란의 위험과 화재 및 인체에 대한 위험성이 최소화 되도록 시설된 경우,
분기회로의 보호장치(P2)는 분기회로의 분기점으로 부터 몇 m까지 이동하여 설치할수 있는가?



-가급적이면 분기점에서 설치하는것이 맞지만 위험성이 없으면 3m 까지 이동가능



---



7.과부하 보호 장치를 생략할 수 있는 경우를 3가지 적으시오(분기회로)



-분기회로의 전원측 보호장치에 의해서 분기회로에서 발생되는 과부하를 보호하고 있는 경우

-단락보호가 이미 되고 있는 경우

-통신회로,제어회로,신호회로망



---

8.사용중 예상치 못한 회로의 개방이 위험 또는 큰 손상을 초래할 수 있는 부하에 전원을 공급하는 회로에 대해서는
과부하 보호장치를 생략할수있으며 이 경우를 3가지 적으시오



-회전기의 여자회로

-전자석 크레인의 전원회로

-전류 변성기 2차측 회로

-소방회로의 전원회로

-안전설비(주거침입 방지용) 전원회로

---

9.옥내에 시설하는 전동기에는 전동기가 손상될 우려가 있는 과전류가 생겼을 떄에
자동적으로 이를 저지하거나 이를 경보하는 장치를 설치해야 하나 이를 설치하지않아도 되는 경우 3가지를 적으시오



-정격출력 0.2kw이하

-상시 취급자가 상주하고있는경우

-전동기의 부하특성이 과부하 발생우려가 없는 회로

-단상전동기의 전원이 16A 이하의 과전류차단기 또는 20A 이하의 배선용 차단기로 보호가 되고 있는경우

---

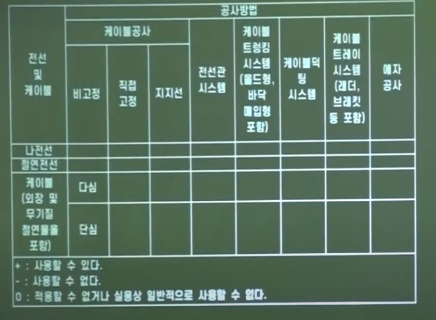

10.저압 옥내 사용하는 전선 또는 케이블의 종류에 따른 배선설비의 설치방법(버스바트렁킹 시스템 및
파워트랙시스템은 제외)은 표에 따르며 외부적인 영향을 고려하여야 한다.표의 빈칸을 채워 넣으시오.



21년도 전기공사(산업)기사  기출











---

11.다른 조건을 고려하지 않는 다면 수용가 설비의 인입구로부터 기기까지의 전압강하는 다음의 표 값 이하이어야 한다.



1)다음 표의 빈칸을 채우시오





3	5
6	8

2)위의 주어진 표보다 더 큰 전압강하를 허용할수 있는 경우 2가지 쓰시오



-기동시간중의 전동기

-돌입전류가 큰 기타기기

---

12.정상적인 사용 상태에서 내용기간 중에 전선에 흘러야 할 전류는 통상적으로 절연물의 허용온도 이하이어야 한다.

다음의 가각의 절연물의 최고 허용온도는 얼마인가?

1)열가소성물질(폴리염화비닐(PVC)

2)열경화성 물질(가교폴리에틸렌(XLPE) 또는 에틸렌프로필렌고무 혼합물(EPR))

3)무기물(열가소성 물질 피복 또는 나도체로 사람이 접촉할 우려가 있는것)

4)무기물(사람의 접촉에 노출되지 않고,가연성 물질과 접촉할 우려가 없는 나도체)



1)열가소성물질(폴리염화비닐(PVC):   70도

2)열경화성 물질(가교폴리에틸렌(XLPE) 또는 에틸렌프로필렌고무 혼합물(EPR)):   90도

3)무기물(열가소성 물질 피복 또는 나도체로 사람이 접촉할 우려가 있는것):  70도

4)무기물(사람의 접촉에 노출되지 않고,가연성 물질과 접촉할 우려가 없는 나도체): 105도

---

13.금속덕트 공사에 대한 사항이다.다음의 빈칸에 알맞은 말을 적으시오.

1)금속덕트에 넣은 전선의 단면적의 합계는 덕트의 내부 단면적의 ( 1  )이하이어야 하며 전광표시장치 기타 이와
유사한 장치 또는 제어회로 등의 배선만을 넣는 경우에는 ( 2  ) 이하일것



2)금속덕트는 폭이 (  3 )이상 두께가 ( 4   )이상인 철판 또는 동등 이상의 기계적 강도를
가지는 금속제의 것으로 견고하게 제작한 것일것.









1)20%   2) 50%  3) 40mm  4)1.2mm

---

14.케이블 트레이 공사에 사용되는 케이블트레이의 종류 3가지와 사용할수 있는 전선 및 케이블의 종류 3가지를 적으시오



• 케이블트레이의 종류

• 금속제 불연성재료-->펀칭형/사다리형/메시형/바닥밀페형





• 케이블의 종류

• 연피케이블/알루미늄케이블->난연성케이블
• 절연전선(금속관,합성수지관 등에 넣은)
