전기/공사 (산업)기사 KEC(한국전기설비규정) 실기 예상문제 #1

콩콩이콩콩이 2021. 11. 23. 21:07
반응형





https://www.youtube.com/watch?v=CTjW2dRoOqk

내년 1회차 대비 공부할겸!

윤조 김상훈교수님의 영상보고 정리한것입니다~

제 정리만 보고 이해 안되시는 분들은 영상 참고해주세요!





1.다음 용어를 설명하시오. (용어는 보통 개당 3~5점)

 1)계통접지

 2)기본보호(직접접촉에 대한 보호)

 3)단독운전

 4)리플프리 직류

 5)보호도체(PE)

 6)분산형전원

 7)서지보호장치(SPD)

 8)수뢰부시스템

 9)PEN,PEM,PEL



 1)계통접지: 전력계통에서 이상현상 대비하여 계통(중성점)과 대지를 연결

(송전:중성점 접지방식과 배전:중성선다중접지 방식 의 통합)



cf)중섬점 접지방식의 대표적방식-유효접지:1선지락시 건전상의 대지전위 상승값이 상규 대지전압(정상운전상태인 각상의 대지 전압)1.3배 이하



 2)기본보호(직접접촉에 대한 보호)

직접접촉:정상운전시 기기의 충전부에 직접 접촉 ->충전부 절연/격벽/장애물/누전차단기 에 의한 보호



cf)간접 접촉:고장시



 3)단독운전:전력계통의 전원과 분리된 상태에서 분산형 전원에 의해서만 운전되는 상태-->안좋은상태이므로 되어서는 안됨



 4)리플프리 직류:교류를 직류로 전환할때 실효값의 10%이하



 5)보호도체(PE):감전에 대한 보호,안전을 위해 제공되는 도체



 6)분산형전원:중앙급전전원과 구분되어 전력수요지 근처에서 분산설치하는 전원(ex.신재생에너지,ess(전기저장장치))



 7)서지보호장치(SPD):과도과전압 제한하고 서지전류를 분류



 8)수뢰부시스템:낙뢰를 포착하기 위한 시스템(침,평도체,시도체)->메수하다로 외우시길 ㅎㅎ..



 9)PEN:교류회로에서 보호도체와 중성선(neutral) 겸용

    PEM:직류회로에서 보호도체와 중간선(middle) 겸용

    PEL:직류회로에서 보호도체와 선도체(line) 겸용


2.다음의 기술기준에 따른 저압전로의 절연저항에 대한 내용이다. 빈칸에 알맞은 값을 적으시오

전로의 사용전압 DC 시험전압[V] 절연저항 [MΩ]
SELV 및 PELV
PELV,500V 이하
500V 초과









전로의 사용전압 DC 시험전압[V] 절연저항 [MΩ]
SELV 및 PELV 250 0.5 이상
PELV,500V 이하 500 1이상
500V 초과 1000 1이상

ELV(특별저압):인체에 가해져도 위험하지 않은 저압)->1,2,차회로의 2차전압이 AC 50V이하 DC 120V 이하

SELV(비접지식),PELV(접지식):전기적으로 1,2,차회로가 분리

FELV(기능적특별저압)전기적으로 1,2차가 절연X

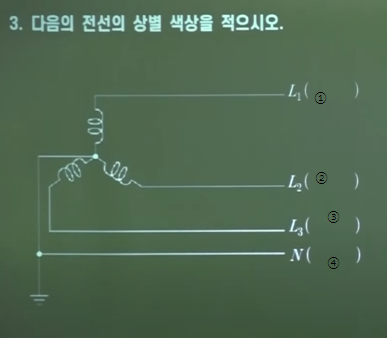

3.



L1 갈색 L2 흑색 L3 회색 N 청색



보호도체:녹색,노란색


4.저압케이블로 사용할수 있는것을 3가지 적으시오





  • 0.6/1[KV] 연피케이블
  • 클로로프렌 외장케이블
  • 비닐 외장케이블
  • 폴리에틸렌 외장케이블
  • 저독성난연 폴리올레핀 난연케이블(HFIX)
  • 금속외장케이블




5.두 개 이상의 전선을 병렬로 사용하는 경우 시설방법 5가지를 설명하라.



  • 동 50mm^2, 알루미늄 70 mm^2 이상일것
  • 동일한 도체,길이,굵기,재료 일것
  • 같은 극의 각 전원은 동일한 터미널러그에 접속
  • 같은 극의 터미널러그 동일한 도체 2개이상인경우 리벳이나 2개이상의 나사 접속
  • 병렬로 시설하는 각 전선에 퓨즈 설치 금지
  • 금속관 내에서 전자적 불평형이 발생하지않도록 할것

6.연료전지 및 태양전지 모듈의 절연내력시험에 관한 사항이다.다음 ( ) 에 알맞은 것을 적으시오.



연료전지 및 태양전지 모듈은 최대사용전압의 ( ①)배의 직류전압 또는 ( ②)배의 교류전압(500[v]미만으로 되는 경우에는
500[V])을 충전부분과 대지사이에 연속하여 (③)분간 가하여 절연내력을 시험하였을때에 이에 견디는것이어야 한다.



①1.5배  ②3배  ③10분간








7.접지시스템의 시설종류 3가지를 적으시오.





단독접지/공통접지/통합접지







cf)접지시스템 구분:계통접지/보호접지/피뢰시스템접지






8.접지도체의 단면적은 몇 mm^2 이상으로 선정하여야 하는가?



접지도체의 종류 큰 고장전류가 접지도체를 통해
흐르지 않을 경우
접지도체에 피뢰시스템이 접속되는 경우
구리 (동)
철제





① 6 mm^2

②16mm^2

③50mm^2

④50mm^2 -->철제는 다 50




9.접지도체의 굵기는 고장시 흐르는 전류를 안전하게 통할수 있는 것으로서 다음의 경우 접지도체의 굵기는 얼마이상으로 선정하는가?



1)특고압/고압 전기설비용 접지도체:



2)중성점 접지용 접지도체(일반적인경우)





1)특고압/고압 전기설비용 접지도체:  6 mm^2이상



2)중성점 접지용 접지도체(일반적인경우): 16mm^2이상





cf)중성점 접지용 접지도체 예외사항: 7[KV]이하의 전로이거나 중성선 다중접지식이고 2초이내 자동차단 장치가 부착되어있는 사용전압 25KV이하 특고압 가공전선로는 6 mm^2이상




10.상도체의 재질은 구리이며 단면적이 16mm^2이다.보호도체의 재질이 상도체와 같은경우 보호도체의 최소굵기는 얼마인가?





(구리)상도체 단면적 S mm^2 일때

16mm^2 이하 S
16~35 16
35 초과 S/2



답:16mm^2


11.상도체의 재질은 구리이며 단면적이 25mm^2이다.보호도체의 재질이 상도체와 같은경우 보호도체의 최소굵기는 얼마인가?





답:16mm^2




12.차단시간이 5초 이하인 경우 보호도체의 굵기를 산정하는식을 설명하시오.







보호도체의 단면적 S[mm^2]

보호장치를 통해서 흐르는 예상 고장전류 I[A]

자동차단을 위한 보호장치의 동작시간t[s]

재질,온도에 따른 계수 k




13.보호도체로 사용할수 있는것을 3가지 적으시오





  • 다심케이블의 도체
  • 절연도체,나도체
  • 금속케이블외장
  • 케이블외장
  • 동심도체
  • 금속관
  • 붉은 글씨는 전기적열화보호,도전성이 만족되어야함




14.보호도체와 계통도체를 겸용하는 겸용도체는 고정된 전기설비에서만 사용할 수 있으며 다음에 의한다.

다음의 괄호 안에 알맞은 말은?



1)단면적은 구리 ( ①) mm^2 또는 알루미늄 (②) 이상 이어야 한다.

2)중선선과 보호도체의 겸용도체는 전기설비의 (③)으로 시설하여서는 안된다.

3)폭발성 분위기 장소는 보호도체를 (④)으로 하여야한다.



①10②16③부하측④전용




15.주접지단자에 접속되는 도체를 3가지 적으시오.





①보호등전위본딩도체②접지도체③보호도체






16.주접지단자에 접속하기 위한 등전위 본딩 도체는 설비 내에 있는 가장 큰 보호접지도체 단면적의 1/2이상의 단면적을 가져야하고 다음의 대해서는 단면적 mm^2이 얼마 이상이어야 하는가?



1)구리도체

2)알루미늄도체

3)강철도체





1)구리도체:6

2)알루미늄도체:16

3)강철도체:50
