내가 틀렸던 전기공사기사 실기 단답 모음 &암기신공 2편

게시도 하고 타이핑 하면서 외우는중!

Hook ON식 접지 저항 측정기 사용시 유의사항

- 접지봉 병렬타설시 접지저항 측정기준,지점에 유의할것

-활선상태이므로 안전에 유의할것



가공전선공사 흐름도

보통 문제에서 바인드시공/전선접속/절연처리 부분이 나옴

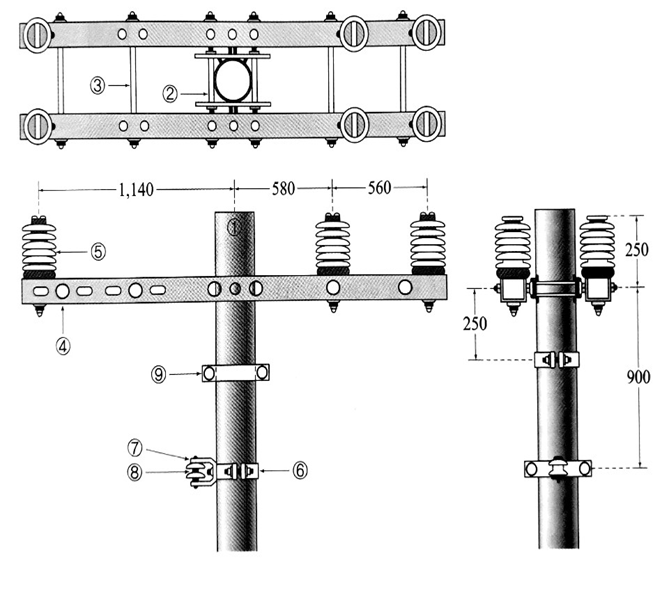

3상 4선식 선로의 각도주









1.콘크리트 전주

2.완철밴드

3.6각볼트너트

4.경완철

5.라인포스트애자

6.래크밴드

7.래크

8.저압인류애자

9.지선밴드

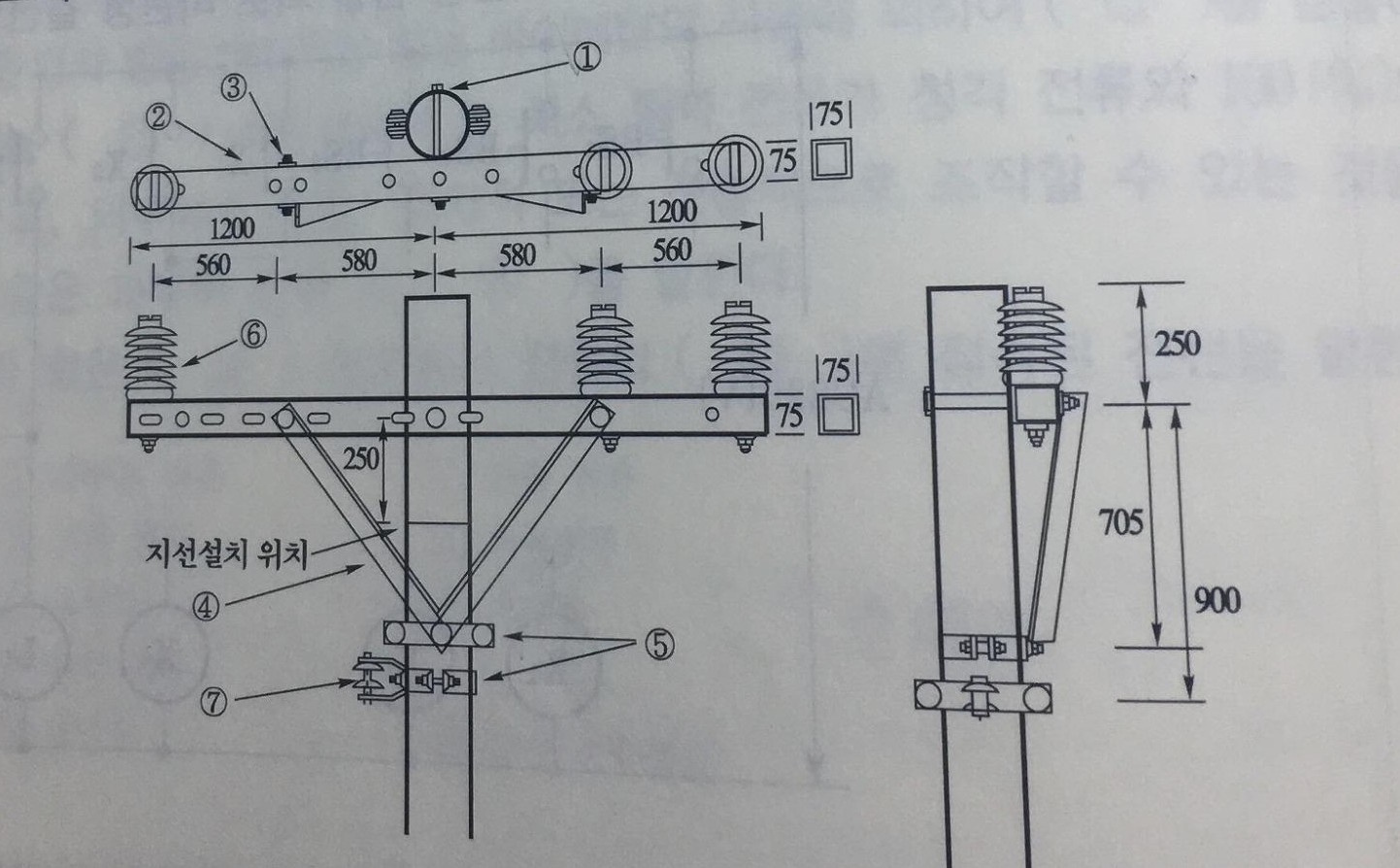

장주에 경완금,취부에 각암타이 사용

1.6각볼트너트(M볼트)

2.경완금

3.6각볼트너트

4.각암타이

5.암타이 및 랙밴드

6.라인포스트애자

7.저압인류애자



지선공사용자재

-지선로드/커버/애자/밴드

-아연도철선

-콘크리트 근가



조도 계산시 고려사항

-방의 사용목적

-방의 면적

-방의 마감상태

-보와 기둥사이의 거리 등 천장 내부상태



각종 접지방법

-옥외철구:각 주마다 접지

-차단기:탱크와 가대를 접지

-SC(전력용 콘덴서):개별,그룹별 중성점을 한데로 묶어 1선으로 짧게 접지망에 접지

-배전반:프레임접지

-MOF 2차측:중성점을 배전반 접지모선에 1점 접지

-MOF:함과 가대를 접지



철거손실률:전기공사시 폐자재를 환입할때 자재의 손실,파손 등에 대한 손실률



피뢰기 설치시 점검사항

피뢰기 애자부분 점검

피뢰기 1,2차측 단자 볼트 점검

피뢰기 절연저항 점검



CD관으로 공사할수있는 장소

콘크리트에 직접 매설할수 있는 장소



특고압 라인포스트애자 장점

경년 열화가 적다

염분에 의한 오손이 적다

장소: 오손등급 B급이하



주상변압기 설치후 점검사항

-상측정

-2차측 전압측정

-변압기 이상유무 확인

-측정 결과 기록 확인



초고압수은등  용도:용량이 크고 광색이 좋아 실험용 광원/도로조명으로 사용



피뢰침 설비 피뢰방식

-돌침

-케이지 방식

-용마루 위 도체

-이온방사형



공용접지 장점4가지

-합성저항 저감

-접지배선 구조 단순

-노이즈 전류 방전용이

-등전위로 인해 전위차가 없다.



조명기구 설치시 고려사항

-천장 마감재료

-천장 내부 설비 설치 상태



정전 작업 5단계

작전 무단작업

1.작업전 전원 차단

2.전원 투입 방지

3.무전압 확인

4.단락 접지

5.작업 장소의 보호



아날로그 멀티 테스터기-교류 전압측정

1.멀티테스터기의  선택 S/W를 AC V로 선정

2.영점확인 및 조절

3.리드선 병렬 접속하여 측정



완금 -->경완금으로 교체시

철거 자재: U볼트,암타이,암타이 밴드,볼크레비스,완,특고압용 핀애자용 볼트 1호,앵커쇄클

추가자재:경완금,ㄱ완금밴드,볼쇄클,특고압용 핀애자용 볼트 2호



활선 작업 공구

핫 고그(마) 스틱 와!

핫스틱 텐션풀러

고무절연 브래킷

고무절연 소매

그립올 크램프스틱

와이어 통



공정계획서 주요사항

현현공공장

현장여건에 따른 시공순서

현장투입인원수

공정별 작업계획

공정별 소요자재 투입운반

장비준비,사용법



지선밴드 규격:180 X 240

지선용 아연도철선 규격

4mm 아연도금철선 3조

7/2.6mm 아연도금철연선



예비전원설비

-저압 발전기

-고압 발전기

-축전지

-비상용 발전기



지선 설치시 고려사항

-안전율 2.5이상

-인장하중 4.31N 이상

-연선은 소선3가닥 이상의 연선일것



조명기구 선정시 고려사항

직반사필수설

-직사눈부심이 없을것

-반사눈부심이 없을것

-필요 조명률을 줄것

-수직,경사면의 조도가 적당

-설치가 용이할것



압축접속공법 테이프:점착성 폴리에틸렌 절연테이프(하부에서 상부로)

-->고압 케이블 기중 종단접속



자동화재탐지설비의 발신기 설치기준

스815 /특소대 층설 수평25/위치표시 상부 15도10미터적색

-스위치는 지표에서 0.8~1.5m의 높이 이내에 설치할것

-특정소방대상물의 층마다 설치,각 층마다 대상물로부터 수평거리 25m 이하가 될것

-발신기 위치표시등은 외함의 상부에 설치,15도 이상 범위 안에서 10m 이내에서 쉽게 식별할수있는 적색등일것



절연전선의 굵기: 전선의 단면적 *보정계수



전주의 지선과 지선근가를 연결해주는 금구:지선로드





22.9KV-Y 가공전선로 지지물의 시설-완철의 길이

전선조수	저	고	특고
2	900	1400	1800
3	1400	1800	2400



진상용 콘덴서 설치법

-고압모선에 설치

-고압모선과 부하측에 분산설치

-부하 말단에 분산설치



슬리브에 의한 접속방법

S형 직분/매타 직

-S형 슬리브에 의한 직선접속

-S형 슬리브에 의한 분기접속

-매킹타이어 슬리브에 의한 직선접속



형광등 배치위치 결정시 고려 건축설비

공냉급오

-공기조화설비

-냉난방설비

-급배기설비

-오수설비
