내가 틀렸던 전기공사기사 실기 단답 모음 &암기신공 1편

게시도 하고 타이핑 하면서 외우는중!



전선 접속시 유의사항

-전기저항 상승시키지 않을것

-기계적 강도 20%이상 감소시키지 않을것

-접속부분은 접속관 기타의 기구로 접속할것

-절연전선 상호간,절연전선과 케이블/코드 등과 연결시 접속부분의 절연전선에
절연물과 동등한 절연효력의 접속기 사용



직접 접촉에 대한 감전예방

    충격!장손이 누를 끼치네

-충전부 절연에 의한 보호

-격벽,외함에 의한 보호

-장애물에 의한 보호

-손의 접근한계 외측 설치에 의한 보호

-누전 차단기에 의한 보호



활선 근접 작업:나도체 상태에서 이격거리 이내 근접하여 작업



눈부심 방지대책

   보아가 수많은 건반을 치다

-보호각 조정

-아크릴 루버 설치

-수평에 가까운 방향에 광도가 적은 배광기구 사용

-건축화 조명 설치

-반간접,간접조명 설치



3상4선식 장점/단점

 가공설부플이

장점

-가장 경제적인 방식

-공급능력 최대

-설비의 단순화

단점

-부하 불평형 발생

-동력 부하 기동시 플리커 발생

-중성선 단선시 이상전압 발생



현수클램프는 애자련에 수직이 되도록 취부하고 현수애자 기울기의 허용치는 애자련의 기울기 각도의 (  2 도)이하 수평거리 (5cm)이내 되도록 할것



사용전압 15KV 이하 특고압 가공전선로 다중접지

-접지도체( 6mm^2)이상 연동선

-접지개소 상호간 거리 (300m)이하

-1km 마다 중성선과의 대지와의 사이에 합성 저항치(30Ω)



궁지선의 용도:장력이 부족하고 다른 종류의 지선을 설치 할수없을 경우 사용



지선의 목적

 건강불안

-건조물에 접근 시설된 전선로의 보안상 시설

-강도 증대

-불평형 장력 해소

-안전성 증대



변압기외함 보호등급

외방위

1:외부분진에 대한 보호2:방수에 대한 보호3:위험한 부분으로 접근에 대한 보호



후강 전선관 호칭(전 그냥 외움..)

16 22 28 36 4254 70 82 92 104



400V 이상 애자 공사시 전선 상호간 이격거리: (  6 CM) 이상



캡타이어케이블을 조영재에 따라 시설하는 경우 그 지지점간 거리는 ( 1M) 이하로 할것



배전선로에서 전압조정

-LDC

-유도전압조정기

-승압기

-주 변압기 탭 조정

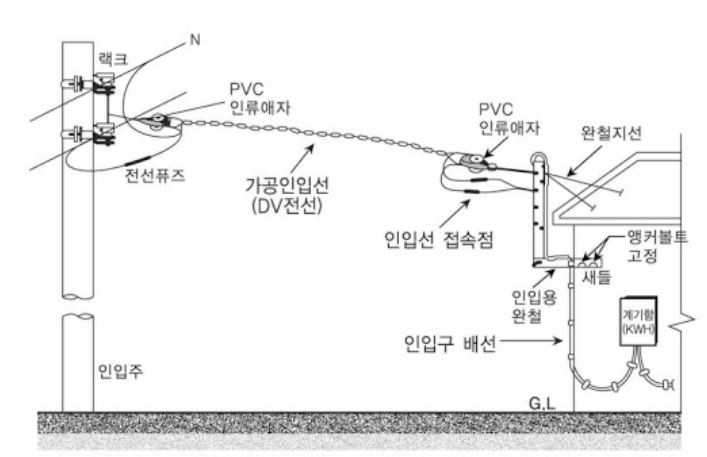

가공인입선 배선

보통 문제에서 1:PVC 인류애자

2:전선퓨즈

3:DV전선

4:완철지선

5:랙



합성수지 몰드 공사시 베이스를 조영재에 부착하는 경우 (40)~(50) cm 간격마다 나사 등으로 견고하게 부착



금속관을 조영재에 따라 시공할때는 새들,행거로 견고하게 지지,그 간격을 (2m)이하로 한다



금속덕트는 취급자이외의 자가 출입할수 없도록 설비한 장소이고,수직 설치시 (6m)이하 간격으로 견고하게 지지





수평지선 설치 흐름도

수평지선 설치->지선위치 결정->지선 구덩이 파기-> 지선밴드 설치(지선주)-> (지선애자 설치)->지선주 건주

->보통지선 설치->지선밴드설치(본주)->(수평지선 장력 조정)->지선 카바 설치->작업장 정리



GPT 오픈델타 결선에서 저항 R의 명칭/용도:한류저항기-필요한 유효 전류 발생,제 3고조파 전압 발생 방지



전류동작형 누전 차단기 R의 설치 목적:누전차단기의 자체 동작시험에서 전류가 일정값이상 흐르는것을 방지하기위해





ACSR(강심 알루미늄 연선)-규격:19 32 58 80 ...

-큰 인장 하중이 필요한 가공지선,특고압 중성선에 사용

-코로나 방지가 필요한 초고압 송배전선로에 사용



풀박스,정션박스의 시설장소

-금속관의 굴곡이 심한경우

-관의 길이가 30M를 초과하는 경우

-덕트,전선관 공사시 전선을 접속하는곳
